氣動鑄鋼球閥

  • 閥門型號：Q641F，Q641H
  • 通徑規格：DN15～DN300
  • 結構形式：浮動直通式
  • 閥體材質：鑄鋼WCB
  • 公稱壓力：PN16、PN25、PN40
  • 適用溫度：-30℃～350℃
  • 應用范圍：水、油品、氣體、腐蝕性介質等
  • 產品特點：結構緊湊，流通力大，開關迅速，適用范圍廣

氣動鑄鋼球閥概述：

氣動鑄鋼球閥作為氣動閥門的一種，由氣動執行器和球閥以及相關配件組成，是以壓縮氣體（空氣壓縮機）作為執行器的動力源驅動閥門，控*球閥開啟或關閉。

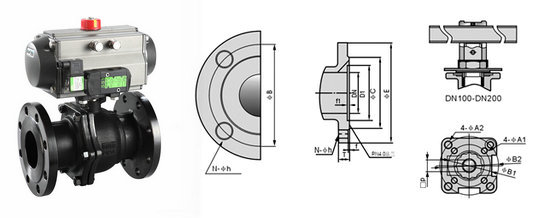

氣動鑄鋼球閥結構圖
氣動鑄鋼球閥特點：

1、氣動鑄鋼球閥采用浮動直通式結構，閥體通道和連接管徑相等并成一直徑，介質幾乎可以毫無損失的流過；
2、氣動球閥以凈化干燥壓縮空氣為動力源，可以作為開關截?cái)嘧饔谩?/SPAN>
也可作為流量調節作用，具有操作簡單，可靠性好等特點。
3、氣動碳鋼球閥的執行器與球閥連接無需支架與連接軸，通過選用不同的閥體和閥座材質，
可適用于不同的工況介質。
4、氣動浮動式球閥執行器可選帶電訊號反饋指示及各類附件以實現自動化操作（可選防爆）。

氣動鑄鋼球閥技術參數：

公稱通徑 DN15～DN300(mm)
公稱壓力 1.6、2.5、4.0MPa
連接形式 法蘭式連接
結構形式 浮動直通式
驅動形式 壓縮空氣4-7bar(可帶手動)
動作范圍 0～90°
閥芯結構 浮動"O"型閥芯
閥體材質 鑄鋼WCB、不銹鋼304、316、316L
密封材料 PTFE、PPL（-30℃-180℃）
使用介質 水、油品、氣體、腐蝕性介質等
控*方式 開關式(快速兩位切斷)、調節型(閥門定位器4～20mA信號)

氣動鑄鋼球閥外形尺寸：

公稱通徑DN(mm) 主要尺寸 法蘭尺寸
PN1.6MPa PN2.5MPa
L H H1 L1 D D1 D2 n-φd D D1 D2 n-φd
15 130 185 / 140 95 65 46 4-14 95 65 46 4-14
20 140 191 / 140 105 75 45 4-14 105 75 56 4-14
25 150 193 / 140 115 85 65 4-14 115 85 65 4-14
32 165 212 / 164 140 100 76 4-18 140 100 76 4-18
40 180 217 / 164 150 110 84 4-18 150 110 84 4-18
50 200 260 102 190 165 125 99 4-18 165 125 99 4-18
65 220 293 114 210 185 145 118 4-18 185 145 118 8-18
80 250 323 127 247 200 160 132 8-18 200 160 132 8-18
100 280 382 152 276 220 180 156 8-18 235 190 156 8-22
125 320 468 184 348 250 210 184 8-18 270 220 184 8-26
150 360 510 219 378 285 240 211 8-22 300 250 211 8-26
200 400 655 273 524 340 295 266 12-22 360 310 274 12-26
250 630 / 360 / 405 355 319 12-26 425 370 330 12-30
300 750 / 395 / 460 410 370 12-26 485 430 389 16-30
注：型號代表意義
Q代表：球閥  6代表：氣動  4代表：法蘭連接  1代表：浮動式  F代表：密封氟橡膠

氣動鑄鋼球閥執行結構選用：
雙作用：開關動作都要通過氣源來驅動執行，通氣開、通氣關，氣源故障保持當前位置
單作用：開關動作只有開/關動作是氣源驅動，而關/開動作是靠彈簧來復位的。
單作用常閉型：通氣開、斷氣關，氣源故障關閉
單作用常開型：通氣關、斷氣開，氣源故障打開
可選附件：換向電磁閥、限位開關、空氣過濾減壓閥、電氣定位器、手輪機構、保位閥
附加功能：可選防爆，可帶手動裝置（故障時手動開啟、關閉閥門）


相關產品：  電動鑄鋼球閥     氣動法蘭球閥    氣動不銹鋼球閥
